光学レンズ自動検査装置 「OLA-Ⅰ」

【現行標準型ユニット】
【新エンベデッド型ユニット】
用途
透明曲面体（光学レンズ）の表裏面欠陥を検出
【対象物】 デジカメレンズ、携帯カメラレンズ、コンタクトレンズ、ピックアップレンズ等

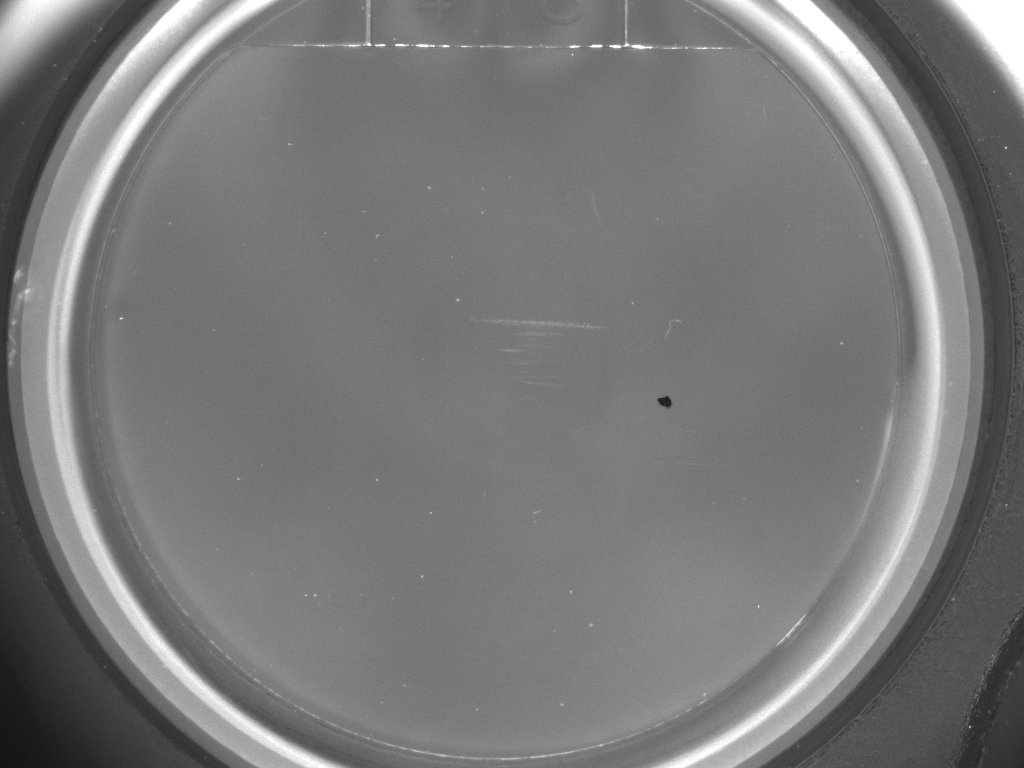

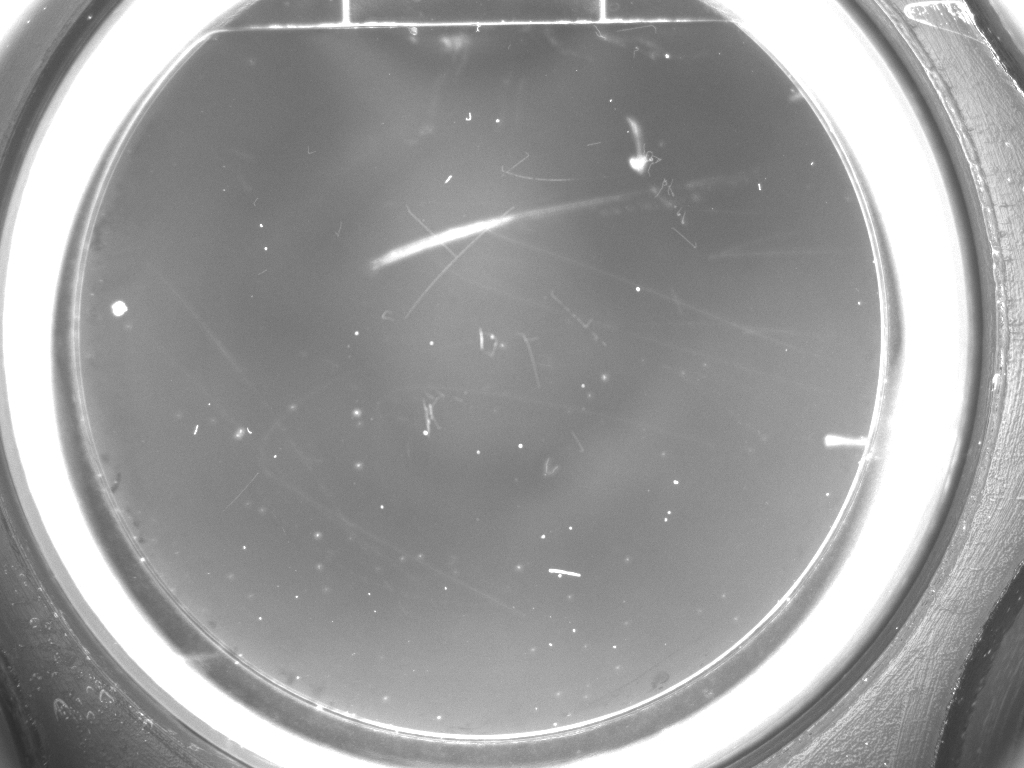

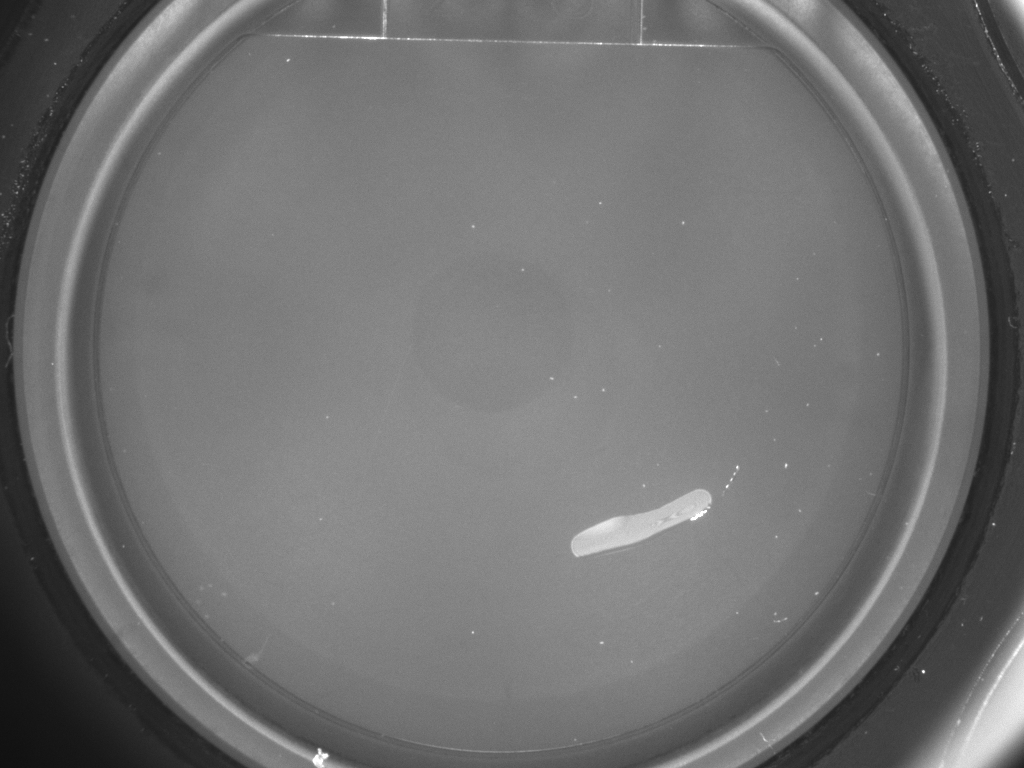

【検出可能欠陥】 レンズ表裏面の傷 コーティング時の膜抜け レンズ内の異物

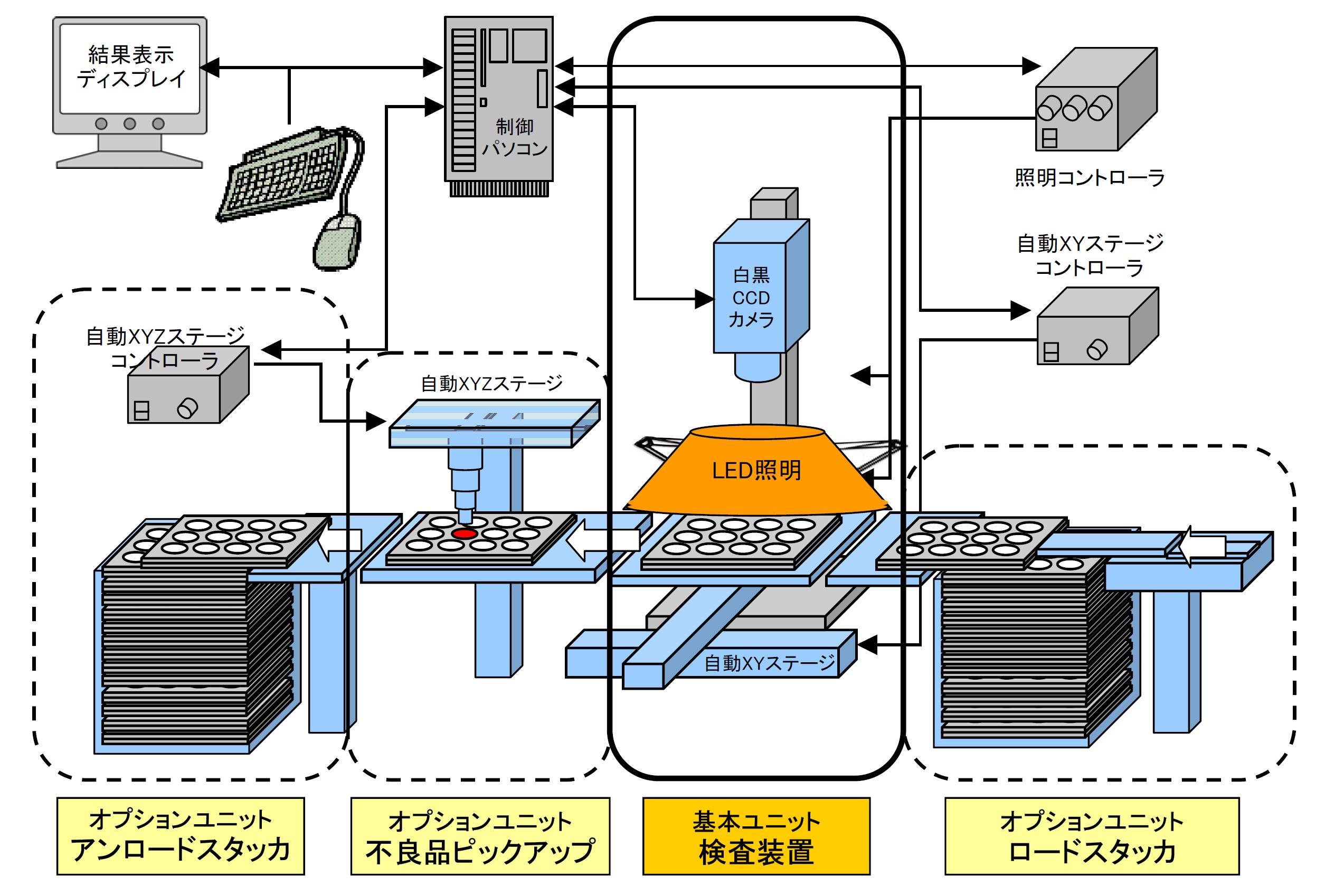

構成
特長
-
傷、膜抜け、異物など表面・裏面・内部の欠陥を、照明の組み合わせにより、１度の撮像で検査可能。
-
自社製画像処理パッケージソフトウェアを使い、高速で安定性に優れた 画像処理を実現。
-
画像処理解析結果をリアルタイムに画面表示し、欠陥レンズの拡大表示が可能
-
データベース化された検査データによる集計・分析などデータ管理が可能。
-
トレーに載ったレンズを自動ＸＹステージが高速移動させ、レンズを１枚づつ検査。
-
ＬＥＤ照明の輝度の低下や劣化を防ぐために、１トレーの検査開始時に自動点灯し、検査終了時に自動消灯。
-
眼鏡レンズ、プロジェクタ、複写機など他のレンズへの転用も可能。
仕様
|
OLA-Ⅰ |
Type０ |
TypeⅠ |
TypeⅡ |
|
カメラ部
|
有効画素数
|
８０万画素～５００万画素
|
|
撮像素子
|
１／３型～２／３型 ＣＣＤ
|
|
インターフェース
|
ＩＥＥＥ std
１３９４ｂ、カメラリンク、USB3.0
|
|
レンズ部
|
レンズ
|
テレセントリックレンズ、マクロレンズ 等
|
|
倍率
|
０．１倍～１０倍
|
|
焦点距離（ＷＤ）
|
５５ｍｍ～３４２ｍｍ
|
|
被写界深度
|
０．０２ｍｍ～３３．５ｍｍ
|
|
光学的分解能
|
１．５μｍ～
|
|
視野角
|
０．７１×０．８７ｍｍ～７１×８７ｍｍ
|
|
照明部 |
ＬＥＤ照明
|
|
XYステージ部
（Zステージはオプション）
|
インターフェース
|
なし
|
ＵＳＢ、ＲＳ２３２Ｃ、デジタル入出力
|
|
移動量
|
５０ｍｍ×５０ｍｍ（手動）
|
３００ｍｍ×３００ｍｍ
|
|
位置決め精度
|
－
|
±２０μｍ（Zステージは±５μｍ）
|
|
最大移動速度
|
－
|
２０ｍｍ／ｓｅｃ
|
|
被写体ワーク
|
検査タクト
|
０．７秒／１レンズ～
|
|
検出可能欠陥
|
傷、膜抜け、異物など
|
|
自動検査ソフト
|
画像処理
|
なし |
あり |
アプリケーション例
【検査結果表示画面】

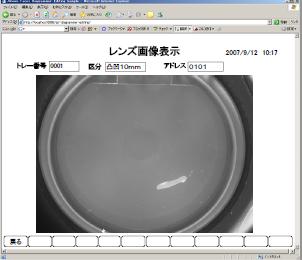

【レンズ画像表示画面】
【レンズマスタメンテナンス】

【日別集計表】

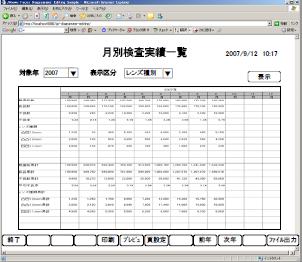

【月別集計表】
【欠陥検出規格登録】

その他
-
平成27年04月22日～24日 パシフィコ横浜で開催されました『レンズ設計・製造展
2015』に出展いたしました。
-
平成22年04月13日
光学レンズ自動検査装置『OLA-Ⅰ』エンベデッド型の販売を開始しました。
